一、關于“錫珠”形態及標準
標準一：MIL-STD-2000中的“不允許有錫珠”；
標準二:IPC-A-610C中的“每平方英寸少于5個”。
在IPC-A-610C標準中，規定最小絕緣間隙0.13毫米，直徑在此之內的錫珠被認為是合格的；而直徑大于或等于0.13毫米的錫珠是不合格的，制造商必須采取糾正措施，避免這種現象發生。

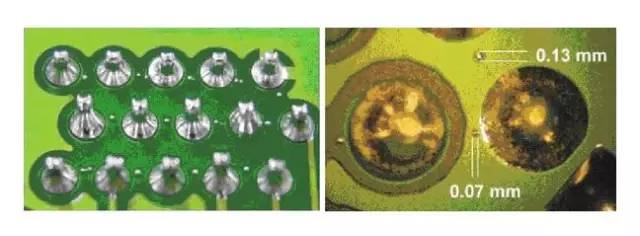

常見錫珠形態及其尺寸照片見下圖：
二、“錫珠”原因及預防措施
在“SMT表面貼裝”焊接制程中，回流焊的“溫度、時間、焊膏質量、印刷厚度、鋼網（模板）制作、裝貼壓力”等因素都有可能造成“錫珠”的產生。
（一）、產生“錫珠”原因一：焊膏質量
1，焊膏中的金屬含量。
焊膏中金屬含量的質量比約為89%-91%，體積比約為50%左右。通常金屬含量越多，焊膏中的金屬粉末排列越緊密，錫粉的顆料之間有更多機會結合而不易在氣化時被吹散，因此不易形成“錫珠”；如果金屬含量減少，則出現“錫珠”的機率增高。
2，焊膏中氧化物的含量。
焊膏中氧化物含量也影響著焊接效果，氧化物含量越高，金屬粉末熔化后在與焊盤熔合的過程中表面張力就越大，而且在“回流焊接段”，金屬粉末表面氧化物的含量還會增高，這就不利于熔融焊料的完全“潤濕”從而導致細小錫珠產生。
3，焊膏中金屬粉末的粒度。
焊膏中金屬粉末是極細小的近圓型球體，常用的焊粉球徑約在25-45μm之間，較細的粉末中氧化物含量較低，因而會使“錫珠”現象得到緩解。
4，焊膏抗熱坍塌效果。
在回流焊預熱段，如果焊膏抗熱坍塌效果不好，在焊接溫度前（焊料開始熔融前）已印刷成型的焊膏開始坍塌，并有些焊膏流到焊盤以外，當進入焊接區時，焊料開始熔融，因?yàn)閮?nèi)應力的作用，焊膏收縮成焊點并開始浸潤爬升至焊接端頭，有時因?yàn)楹竸┤笔Щ蚱渌驅е潞父鄳?yīng)力不足，有一少部分焊盤外的焊膏沒有收縮回來，當其完全熔化后就形成了“錫珠”。
（二）、產生“錫珠”原因二：使用不當
1，“錫珠”在通過回流焊爐時產生的。
流焊過程分為“預熱、保溫、焊接和冷卻”四個階段?！邦A(yù)熱段”是為了使印制板和表貼元件緩慢升溫到120℃-150℃之間，這樣可以除去焊錫膏中易揮發的溶劑，減少對元件的熱沖擊。而在這一過程中焊膏內部會發生氣化現象，這時如果焊膏中金屬粉末之間的粘結力小于焊劑氣化產生的力，就會有少量“焊粉”從焊盤上流下或飛出，在“焊接”階段，這部分“焊粉”也會熔化，從而形成“錫珠”。由此可以得出這樣的結論“預熱溫度越高，預熱速度越快，就會加劇焊劑的氣化現象從而引起坍塌或飛濺，形成錫珠”。因此，我們可以采取較適中的預熱溫度和預熱速度來控制“錫珠”的形成。
2，焊膏在印制板上的印刷厚度及印刷量。
焊膏的印刷厚度是生產中一個主要參數，印刷厚度通常在0.15-0.20mm之間，過厚或過多就容易導致“坍塌”從而形成“錫珠”。在制作鋼網（模板）時，焊盤的大小決定著模板開孔的大小，通常，我們?yōu)榱吮苊夂父嘤∷⑦^量，將印刷孔的尺寸控制在約小于相應焊盤接觸面積10％，結果表明這樣會使“錫珠”現象有一定程度的減輕。
3，如果在貼片過程中貼裝壓力過大，當元件壓在焊膏上時，就可能有一部分焊膏被擠在元件下面或有少量錫粉飛出去，在焊接段這部分焊粉熔化從而形成“錫珠”；因此，在貼裝時應選擇適當?shù)馁N裝壓力。
4，焊膏通常需要冷藏，在使用前一定要使其恢復至室溫方可打開包裝使用，如果焊膏溫度過低就被打開包裝，會使膏體表面產生水分，這些水分在經過預熱時會造成焊粉飛出，在焊接段會讓熱熔的焊料飛濺從而形成“錫珠”。我國一般地區夏天的空氣濕度較大，把焊膏從冷藏取出時，一般要在室溫下回溫4-5小時再開啟瓶蓋。
5，生產或工作環境也影響“錫珠”的形成，當印制板在潮濕的庫房存放過久，在裝印制板的包裝袋中發現細小的水珠，這些水分和焊膏吸潮的水分一樣，會影響焊接效果從而形成“錫珠”。因此，如果有條件，在貼裝前將印制板或元器件進行一定的烘干，然后進行印刷及焊接，能夠有效地抑制“錫珠”的形成。
6，焊膏與空氣接觸的時間越短越好，這也是使用焊膏的一個原則。取出一部分焊膏后，立即蓋好蓋子，特別是里面的蓋子一定要向下壓緊，將蓋子與焊膏之間空氣擠出，否則對焊膏的壽命會有一定的影響，同時會造成焊膏的干燥加快或在下次再使用時吸潮，從而形成“錫珠”。
（三）、“錫珠”預防與控制
1，焊膏的選用
在選擇焊膏時，應堅持在現有工藝條件下的試用，這樣，既能驗證供應商焊膏對自身產品、工藝的適用性，也能初步了解該焊膏在實際使用中的具體表現。對焊膏方面的評估，應注意各種常見的參數，比如“焊油與焊粉的比例、錫球的顆粒度”等。
2，“SMT表面貼裝”工藝控制與改進
（1），嚴格按照供應商提供的存貯條件及溫度進行存貯，一般情況下焊膏應存貯于0-10℃的冷藏條件下；
（2），焊膏取出后、使用前，應該進行常溫下的回溫，在焊膏未完全回溫前，不得開啟；
（3），在攪拌過程中，應該按照供應商所提供的攪拌方法及攪拌時間進行攪拌；
（4），在印刷過種中，應該注意印刷的力度，及鋼網表面的清潔度，及時擦拭鋼網表面多余的焊膏殘留，防止在這個過程污染PCB板面從而造成焊接過程中的錫珠產生；
（5），回流焊過程中，應嚴格按照已經訂好的回流焊曲線進行作業，不得隨意調整；同時應該經常校驗回流焊曲線與標準曲線的差異并修正；
（6），在“SMT表面貼裝”工藝中，鋼網（模板）的“開口方式”以及“開口率”很可能導致焊膏在“印刷特性”及“焊接特性”方面的一些缺陷從而引起“錫珠”。
